【M12/M16/M20/M25】電纜接頭防水接頭參數規格【M32/M40/M50/M63】

        防水接頭即可使用在有水或潮濕的地方的接頭，金福隆防水接頭接線尺寸范圍大，抗拉效果出眾，耐酸堿腐蝕，防塵防水效果出眾，防護等級最高可達IP68,在市場里擁有良好的口碑。
        電纜接頭應用領域：電力設備，船舶機械，自動化設備，戶外燈接線盒，工程機械，傳感器。



名稱	數值	單位
型號	M12
顏色	灰，黑
螺紋外徑	12	mm
安裝孔徑	12.5	mm
接線尺寸	3-6.5	mm
扳手尺寸	17	mm
防護等級	IP67
材質	PA66
環境溫度	-40℃～+100℃





名稱	數值	單位
型號	M16
顏色	灰，黑
螺紋外徑	16	mm
安裝孔徑	16.5	mm
接線尺寸	5-8	mm
扳手尺寸	19	mm
防護等級	IP67
材質	PA66
環境溫度	-40℃～+100℃







名稱	數值	單位

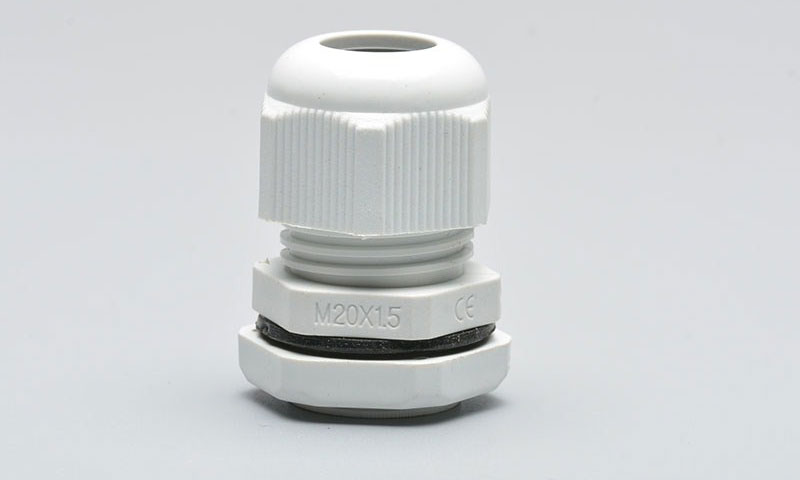

型號	M20
顏色	灰，黑
螺紋外徑	20	mm
安裝孔徑	20.5	mm
接線尺寸	6-12	mm
扳手尺寸	24	mm
防護等級	IP67
材質	PA66
環境溫度	-40℃～+100℃







名稱	數值	單位

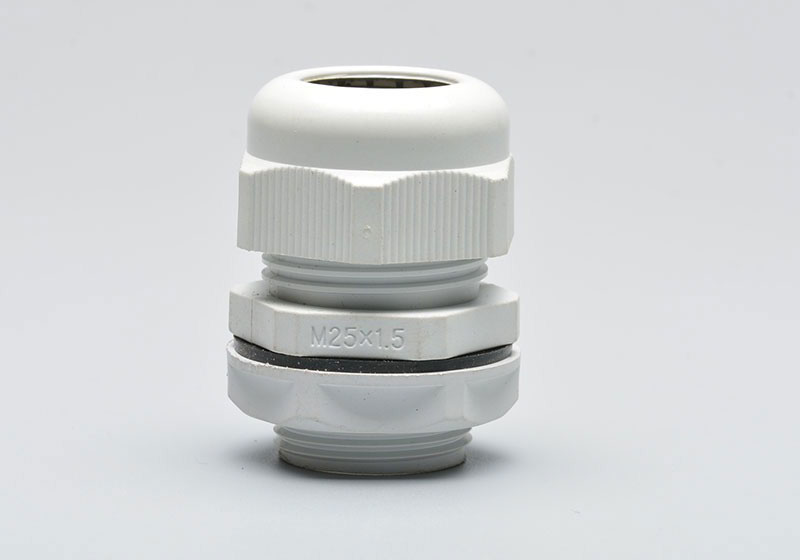

型號	M25
顏色	灰，黑
螺紋外徑	25	mm
安裝孔徑	25.5	mm
接線尺寸	12-18	mm
扳手尺寸	33	mm
防護等級	IP67
材質	PA66
環境溫度	-40℃～+100℃







名稱	數值	單位

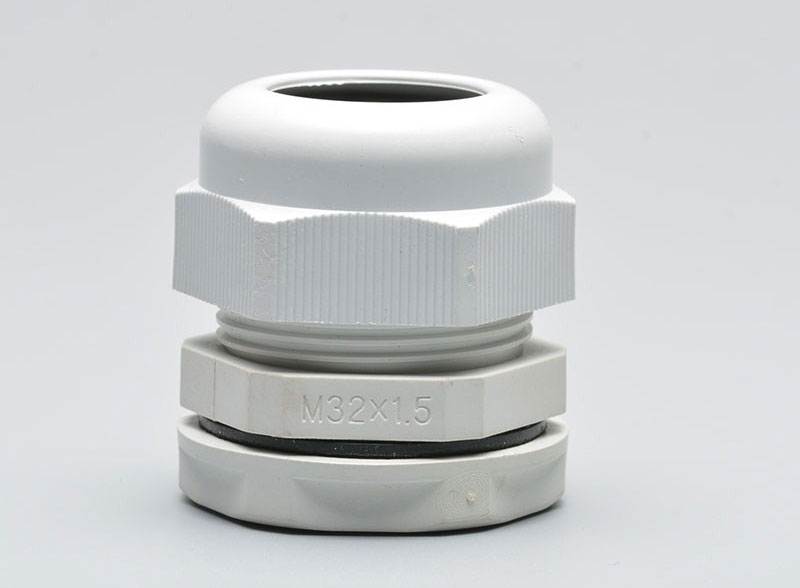

型號	M32
顏色	灰，黑
螺紋外徑	32	mm
安裝孔徑	32.5	mm
接線尺寸	22-25	mm
扳手尺寸	42	mm
防護等級	IP67
材質	PA66
環境溫度	-40℃～+100℃





名稱	數值	單位

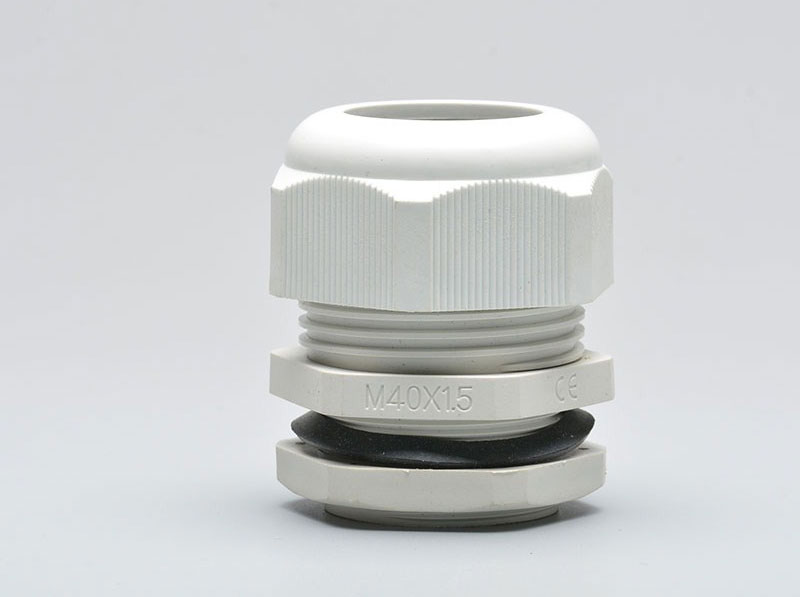

型號	M40
顏色	灰，黑
螺紋外徑	40	mm
安裝孔徑	40.5	mm
接線尺寸	25-32	mm
扳手尺寸	53	mm
防護等級	IP67
材質	PA66
環境溫度	-40℃～+100℃







名稱	數值	單位
型號	M50
顏色	灰，黑
螺紋外徑	50	mm
安裝孔徑	50.5	mm
接線尺寸	32-38	mm
扳手尺寸	62	mm
防護等級	IP67
材質	PA66
環境溫度	-40℃～+100℃







名稱	數值	單位

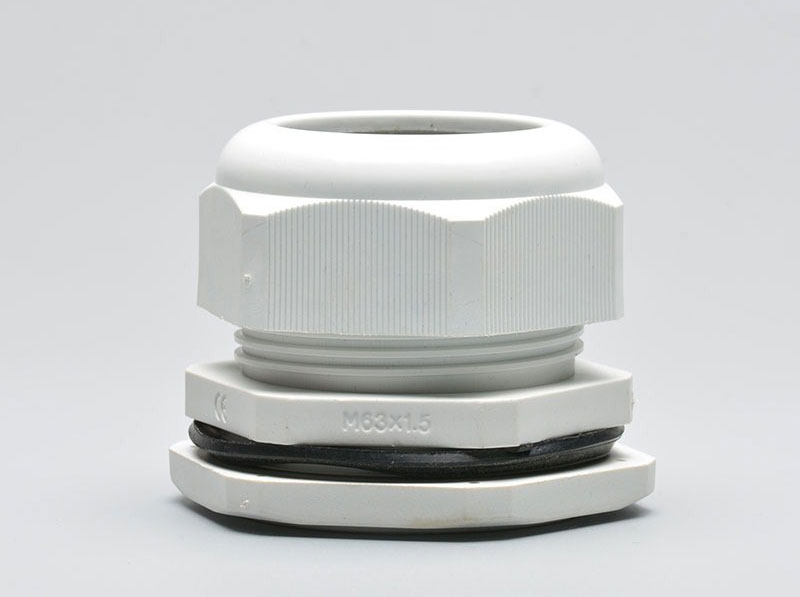

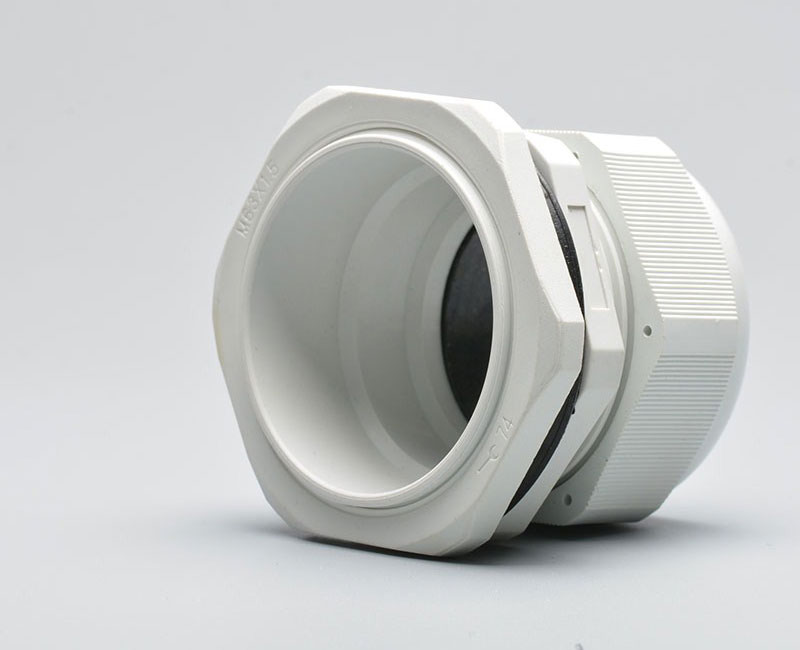

型號	M63
顏色	灰，黑
螺紋外徑	63	mm
安裝孔徑	63.5	mm
接線尺寸	37-44	mm
扳手尺寸	68	mm
防護等級	IP67
材質	PA66
環境溫度	-40℃～+100℃
