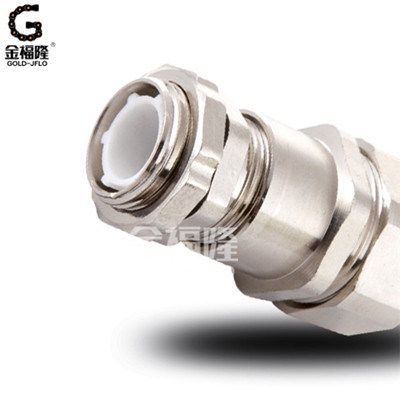

電纜接頭

德制螺紋PG型系列電纜接頭

Product description: 無錫金福隆機床附件有限公司是一家生產各種規格的電線電纜連接器(電纜接頭線配器材)的專業防水接頭制造公司,公司集科研,生產和銷售金屬電纜防水接頭為一體的綜合性的現代化企業,公司堅信市場是企業發展的關鍵,一直貫徹質量為中心的原則,并且嚴格按照ISO9000國際質量管理體系的標準和管理模式進行管理和生產,本公司產品廣泛應用于電子,機械,儀表,電器成套等工業領域,電纜防水接頭產品遠銷東南亞等發達國家與地區
在線訂購

產品特性

特殊夾緊爪與密封件相扣之設計，配合迫緊頭裝配省時便利，

夾緊電纜范圍大，抗拉力特強，

可防水、防塵、防鹽、耐酸堿、酒精、油、脂及一般溶劑。

產品描述

螺紋規格：公制（Mefric）德制（PG）、美制（NPT）

工作溫度：靜態：-40℃~＋110℃，短時可達＋120℃; 動態：-20℃~＋80℃，短時可達＋100℃。

產品材質：接頭主體部位采用黃銅鍍鎳制成，夾緊件采用尼龍塑料（PA）制成，密封件和O型密封圈均采用丁腈橡膠（NBR）制成。

產品認證：歐洲CE認證、歐洲ROHS認證、歐洲REACH認證

所獲專利：實用新型專利，專利編號為ZL 2010 2 0530888.7

防護等級：在規定的卡口范圍內，并使用O型密封圈旋緊迫緊頭，達到IP68-10巴壓力。

螺紋長度：短螺紋適合用于薄型機板的開孔或附有內螺紋的設備上，長螺紋適合接合厚型機板。螺紋加長型可定制。

使用方法: 金屬電纜防水接頭是電纜的配套產品，接頭可將電纜鎖緊，另一端可接入設備箱體上，也可以根據選用螺紋接入進出口為內螺紋的電動設備上。

更多選擇：可根據客戶實際需要，特別定制。需要訂購時歡迎來電咨詢。

公制螺紋M型系列
產品編號	螺紋規格 AG	適用電纜	螺紋外徑	機板口徑	螺紋長度 GL(mm)	接合長度H(mm)	扳手徑
NPM12/EX	M12*1.5	6.5-3	12	12-12.2	7	19	14
NPM14/EX	M14*1.5	8-4	14	14-14.2	7	19	18
NPM16/EX	M16*1.5	8-4	16	16-16.2	8	20	18
NPM18/EX	M18*1.5	10-5	18	18-18.2	8	21	20
NPM20/EX	M20*1.5	12-6	20	20-20.2	8	22	22
NPM22/EX	M22*1.5	14-10	22	22-22.2	8	23	24
NPM27A/EX	M27*1.5	18-13	27	27-27.2	9	27	30
NPM27B/EX	M27*2	18-13	27	27-27.2	9	27	30
NPM28A/EX	M28*1.5	18-13	28	28-28.2	9	27	30
NPM28B/EX	M28*2	18-13	28	28-28.2	9	27	30
NPM30A/EX	M30*1.5	18-13	30	30-30.2	9	29	30/32
NPM30B/EX	M30*2	18-13	30	30-30.2	9	29	30/32
NPM32A/EX	M32*1.5	22-15	32	32-32.2	10	29	35
NPM32B/EX	M32*2	22-15	32	32-32.2	10	29	35
NPM33A/EX	M33*1.5	22-15	33	33-33.2	10	29	35
NPM33B/EX	M33*2	22-15	33	33-33.2	10	29	35
NPM37A/EX	M37*1.5	25-18	37	37-37.2	10	31	40
NPM37B/EX	M37*2	25-18	37	37-37.2	10	31	40
NPM40A/EX	M40*1.5	25-18	40	40-40.2	11	31	40/45
NPM40B/EX	M40*2	25-18	40	40-40.2	11	31	40/45
NPM40C/EX	M40*1.5	30-22	40	40-40.2	11	35	45
NPM40D/EX	M40*2	30-22	40	40-40.2	11	35	45
NPM42A/EX	M42*1.5	30-22	42	42-42.2	11	35	45
NPM42B/EX	M42*2	30-22	42	42-42.2	11	35	45
NPM47A/EX	M47*1.5	33-25	47	47-47.2	11	37	50
NPM47B/EX	M47*2	33-25	47	47-47.2	11	37	50
NPM48A/EX	M48*1.5	33-25	48	48-48.2	11	37	50/52
NPM48B/EX	M48*2	33-25	48	48-48.2	11	37	50/52
NPM54A/EX	M54*1.5	38-32	54	54-54.2	12	38	57
NPM54B/EX	M54*2	38-32	54	54-54.2	12	38	57
NPM56A/EX	M56*1.5	38-32	56	56-56.2	12	38	57/59
NPM56B/EX	M56*2	38-32	56	56-56.2	12	38	57/59
NPM60A/EX	M60*1.5	44-37	60	60-60.2	13	38	64
NPM60B/EX	M60*2	44-37	60	60-60.2	13	38	64
NPM63A/EX	M63*1.5	44-37	63	63-63.2	13	38	64/68
NPM63B/EX	M63*2	44-37	63	63-63.2	13	38	64/68
NPM64A/EX	M64*1.5	44-37	64	64-64.2	13	38	64/68
NPM64B/EX	M64*2	44-37	64	64-64.2	13	38	64/68
