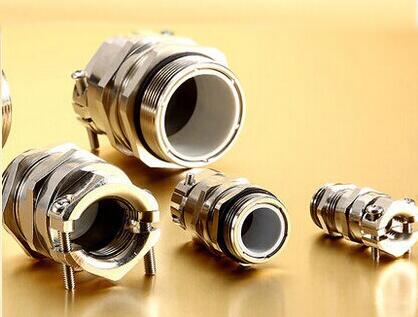

雙鎖緊電纜防水接頭的作用及優缺點

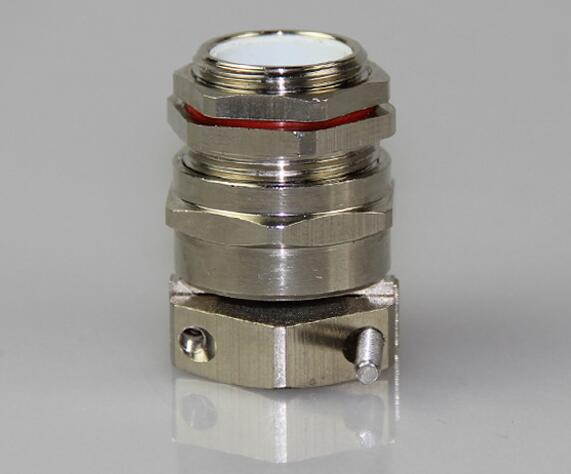

雙鎖緊電纜防水接頭作用：
解決目前現有的電纜防水接頭不適用于震動環境，只能固定接線盒外側一端的電纜，且容易割傷電纜的問題，方案：包括內筒，內筒外壁兩端分別加工有外螺紋，外螺紋上分別套有喇叭口鎖緊螺母，喇叭口鎖緊螺母朝一端內徑加工有一級階梯孔，階梯孔內加工有內螺紋，另一端口部設有連續圓弧過渡形成的向外敞開的喇叭口狀凸緣，內筒內壁襯有密封圈。



雙鎖緊防水接頭優點：
1、在現有防水接頭的基礎上稍加改進，即可以利用現有的防水接頭內筒，節約了生產成本；
2、對接線盒內、外的電纜均起到固定作用；
3、喇叭口狀凸緣可有效防止震動環境下中大型電機的電纜在防水接頭口部發生割傷。



背景技術
電纜防水接頭，又稱電纜填料函，廣泛應用于各類電機的接線盒上，用來緊固電線 電纜，提高電線電纜的抗拉、抗扭能力，起到保護電纜的作用，并且具有一定的密封效果，可 使電機接線盒達到一定的防護等級。目前現有的防水接頭包括穿在接線盒上的內筒1，所述 內筒1外壁中部設有環形凸棱，所述凸棱朝向接線盒外側的外壁加工有外螺紋，外螺紋上擰 有鎖緊螺母2,內筒1內壁朝向接線盒外側一端加工有一級階梯孔，階梯孔內套有密封圈3， 所述密封圈3內徑、鎖緊螺母2內徑、內筒1朝向接線盒內側一端的內徑相等且與電纜4直徑 相適應。電纜由內筒中心穿過，鎖緊螺母內徑、密封圈內徑以及內筒朝向接線盒內側一端的 內徑相等且與電纜直徑相適應，保證電纜穿過后分別與三者形成密封，將電纜線固定在接 線盒上，使之不發生軸向竄動。該結構對于大部分中小型電機可以起到很好的保護電纜的 作用，但對于一些接線盒較大的大中型電機、應用于振動環境的電機的效果不理想。

現有的防水接頭具有以下缺點：
1、只固定了電機接線盒外部一側的電纜，接線盒內部一側的電纜 不能有效固定;
2、電纜穿過防水接頭的位置存在尖角，在震動環境下容易割傷電纜。因此， 設計一種應用于震動環境下，能夠有效固定大中型電機電纜，并且不易割傷電纜的防水接 頭是十分有必要的。

目前現有的電纜防水接頭不適用于震動環境，只能固定接線盒外側一 端的電纜，且容易割傷電纜的問題，提供一種雙鎖緊的電纜防水接頭。



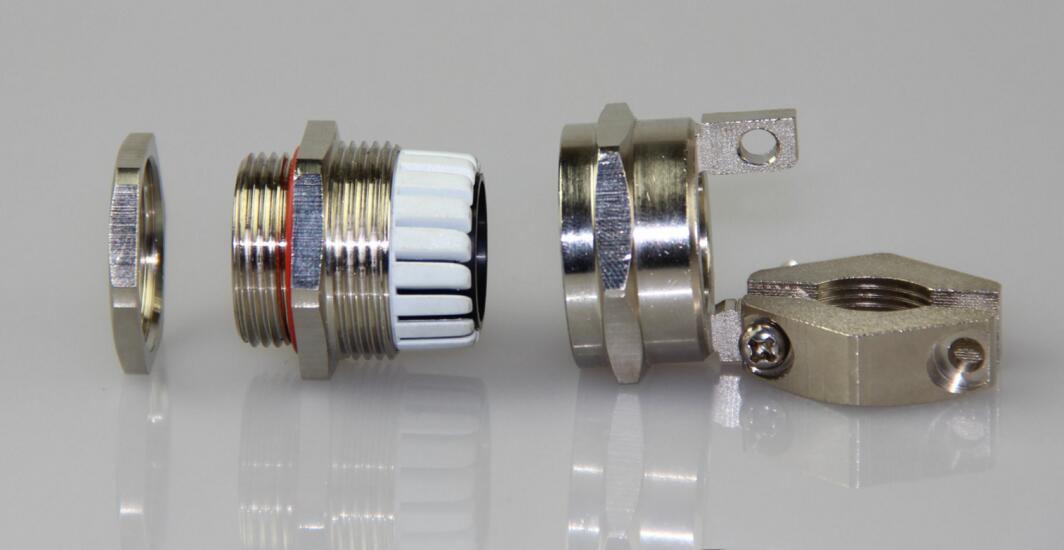

新型雙鎖緊的電纜防水接頭結構：
包括外壁中部設有 環形凸棱的內筒，凸棱兩側外壁上分別加工有外螺紋，兩側的外螺紋上分別套有喇叭口鎖 緊螺母，所述喇叭口鎖緊螺母朝向內筒的的一端內徑加工有一級階梯孔，所述一級階梯孔 內加工有與外螺紋配合的內螺紋，所述喇叭口鎖緊螺母的另一端口部設有連續圓弧過渡形 成的向外敞開的喇叭口狀凸緣，所述內筒內壁襯有密封圈，所述密封圈的內徑與喇叭口鎖 緊螺母的最小內徑相等且與電纜的直徑相適應。內筒兩端外壁均加工有外螺紋，外螺紋上 分別套有喇叭口鎖緊螺母，可分別對接線盒內、外的電纜起到固定作用，喇叭口鎖緊螺母口 部為連續圓弧過渡形成的向外敞開的喇叭口狀凸緣，內筒內壁襯有密封圈，且密封圈的內 徑與喇叭口鎖緊螺母的最小內徑相等并與電纜的直徑相適應，確保在震動環境下電纜穿過 防水接頭的入口和出口部無尖角凸棱，不會發生割傷電纜的情況，一級階梯孔的內徑即喇 叭口鎖緊螺母的最小直徑與密封圈內徑相等，對密封圈起到了限位作用，防止震動環境下 密封圈發生軸向竄動，避免發生密封不嚴的漏水事故。

附圖說明
圖1為現有防水接頭結構半剖視圖； 圖2為本發明結構半剖視圖； 圖中：1-內筒，2-鎖緊螺母，3-密封圈，4-電纜，5-喇叭口鎖緊螺母。

具體實施方式

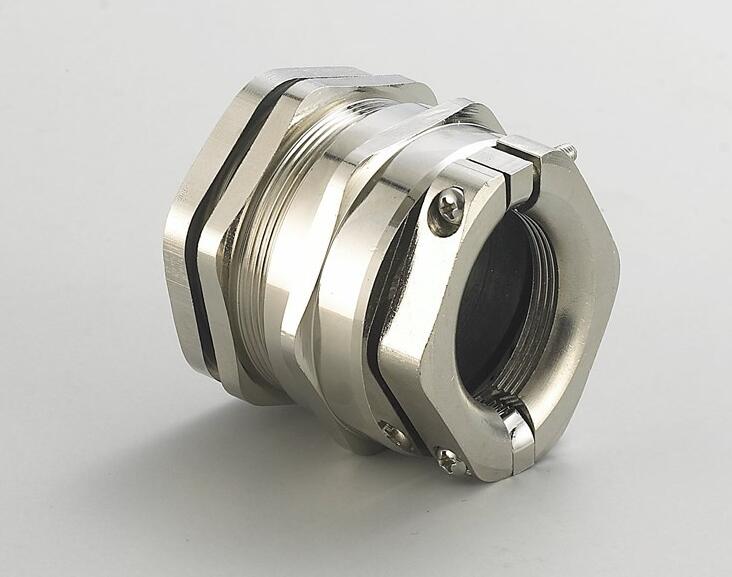

雙鎖緊的電纜防水接頭，包括外壁中部設有環形凸棱的內筒1，凸棱兩側外壁上分 別加工有外螺紋，兩側的外螺紋上分別套有喇叭口鎖緊螺母5，所述喇叭口鎖緊螺母5朝向 內筒1的的一端內徑加工有一級階梯孔，所述一級階梯孔內加工有與外螺紋配合的內螺紋， 所述喇叭口鎖緊螺母5的另一端口部設有連續圓弧過渡形成的向外敞開的喇叭口狀凸緣， 所述內筒1內壁襯有密封圈3，所述密封圈3的內徑與喇叭口鎖緊螺母5的最小內徑相等且與 電纜4的直徑相適應。

具體實施時，所述喇叭口鎖緊螺母5外壁上設有外緣圍正六邊形的凸棱。喇叭口鎖 緊螺母外壁設有正六邊形凸棱，便于使用扳手鎖緊喇叭口鎖緊螺母，使得操作更為方便，鎖 緊更為可靠。
